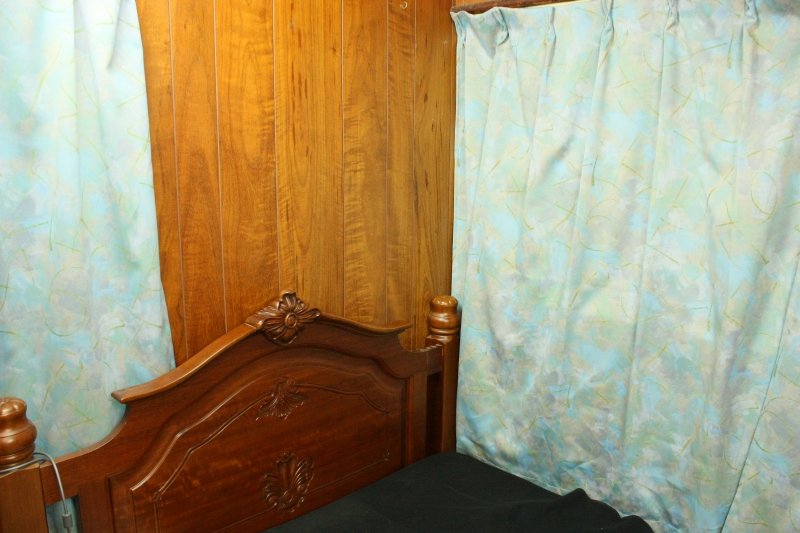

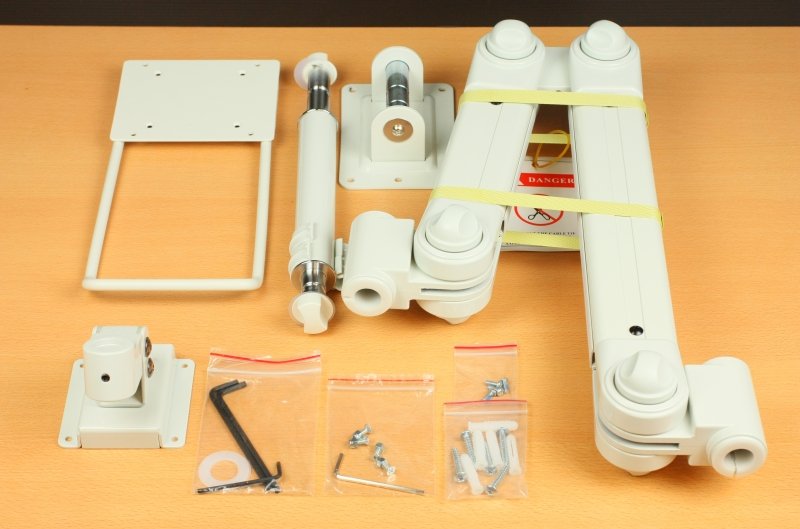

取付け箇所はベットのすぐ後ろにある壁を利用しました。

取付け箇所の壁内に電線が無いか注意し、中空の壁なので梁にネジが入るように位置決めをしています
。

モニターアームとモニターの重量がこのパーツに全てかかりますので、強度にも十分注意する必要があります。

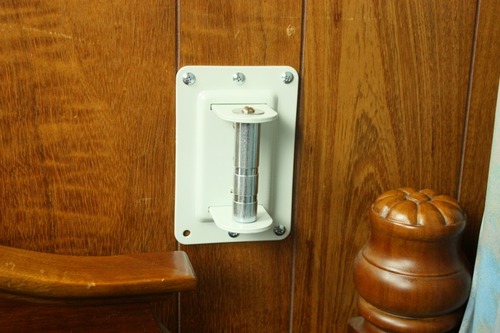

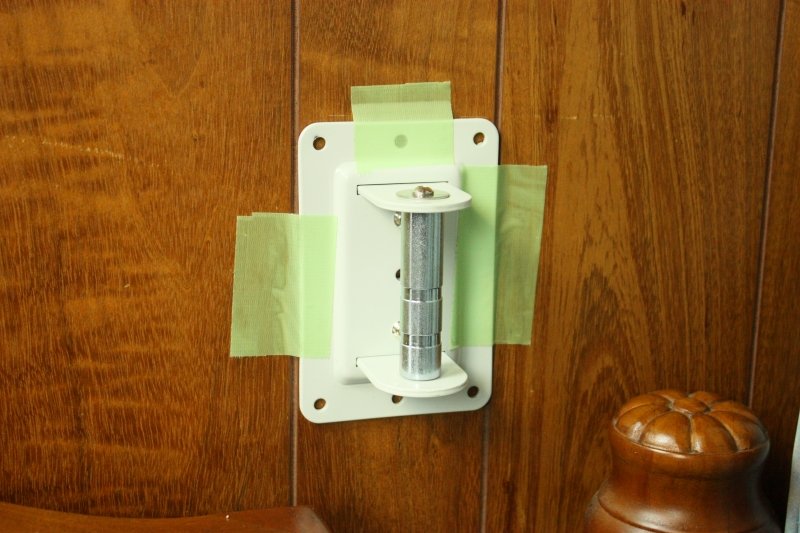

ブラケットを取付けました。梁が上側しかかからなかったので上側のネジを3本にしています。

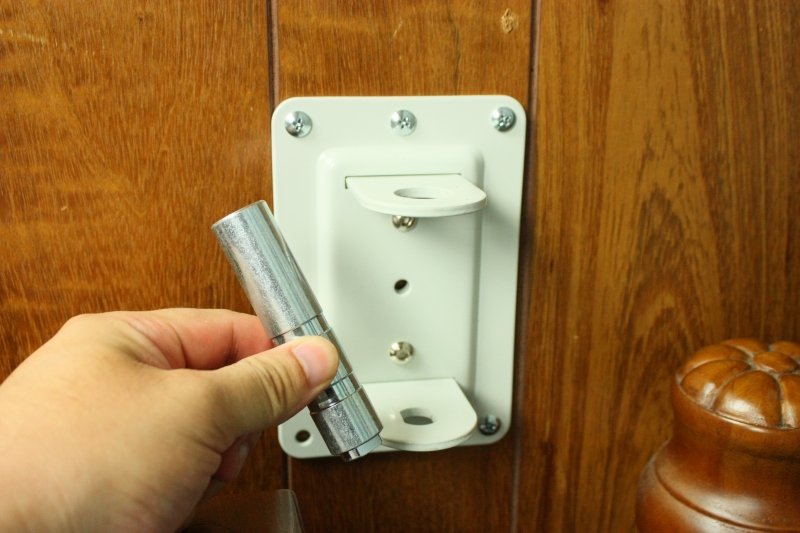

ブラケットパーツの一部を抜き取ります。

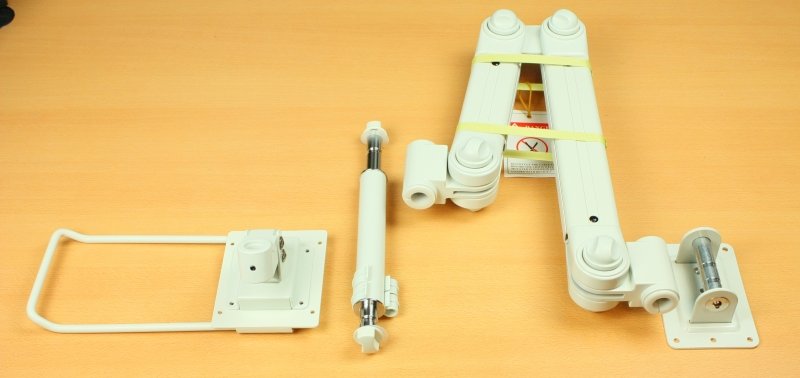

外したパーツにアーム部分を組み込んで固定します。

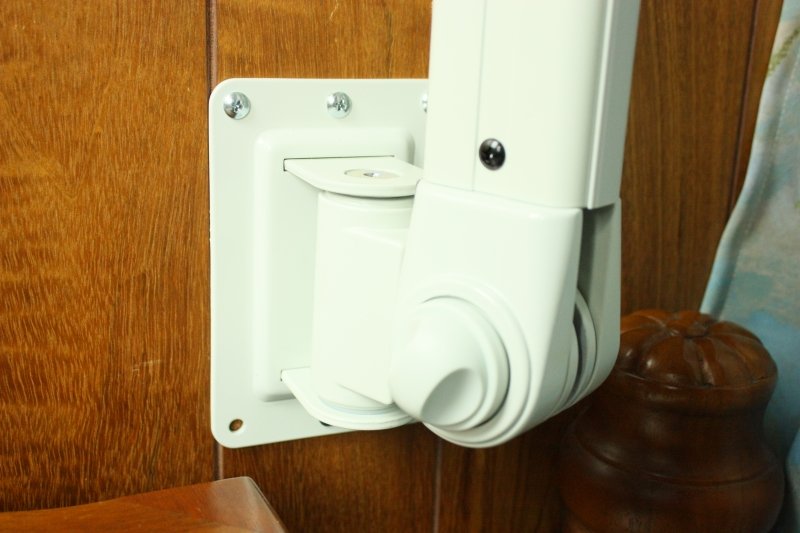

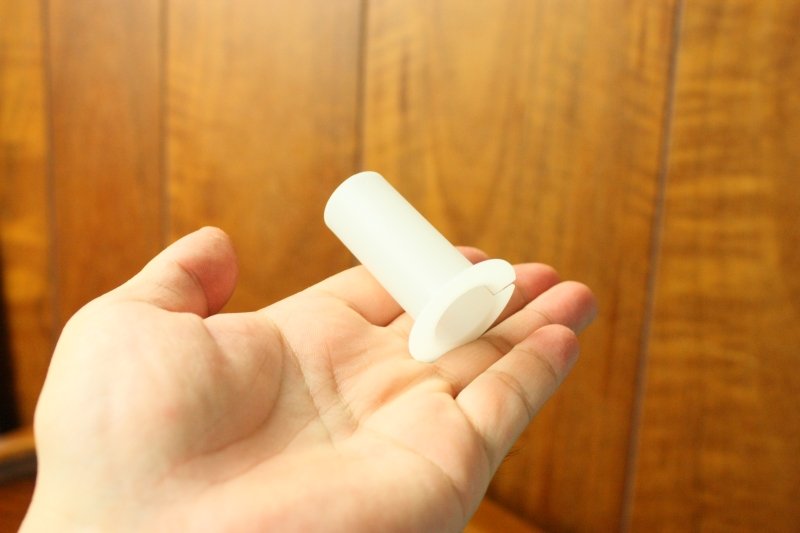

アームには樹脂製のパーツが組み込まれているので、それをブラケットの取付け部分に取付けておきます。

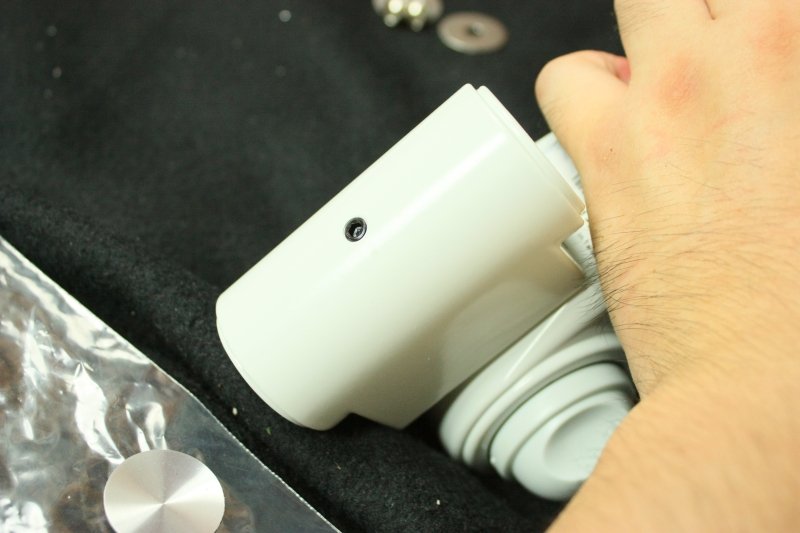

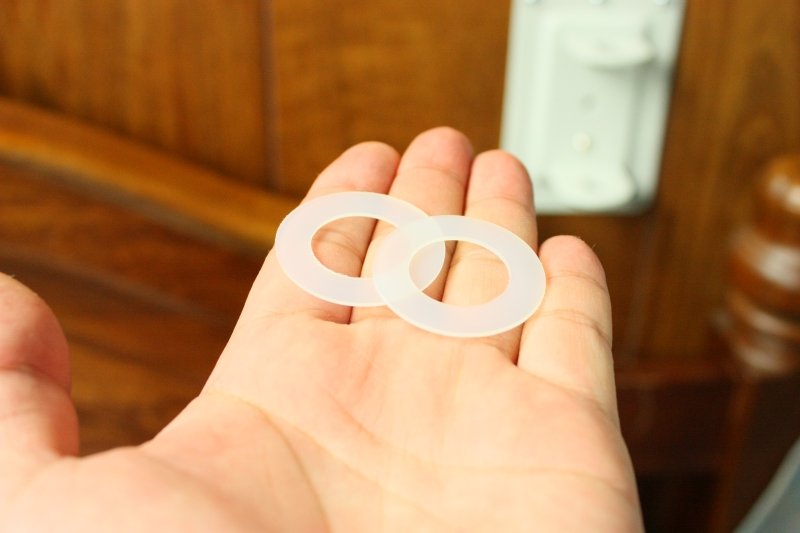

これらのパーツはおそらく摩擦を減らし、金属摩耗を防ぎつつ回転時の滑りを良くするパーツだと思います。

回転する部分にはイモネジが用意されており、締め込むことにより回転時の硬さを調整できます。

この状態ですでにほぼ完成しかかっているようですが、まだまだ作業は続きます。

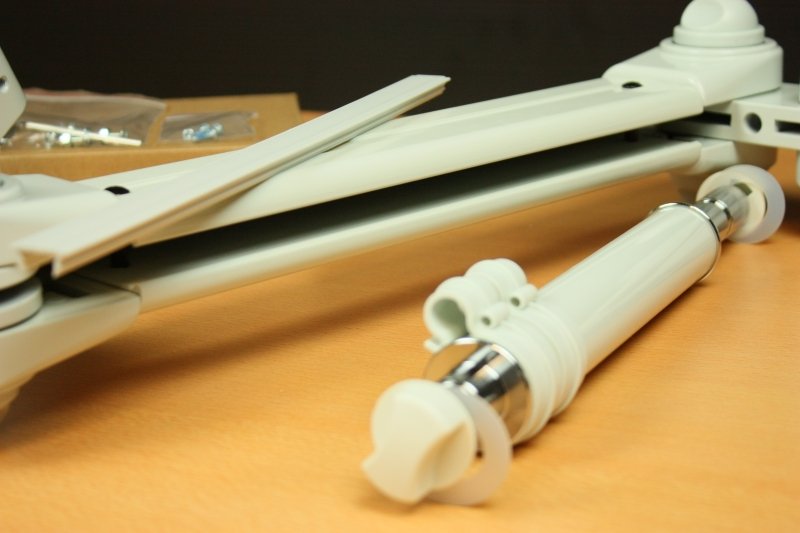

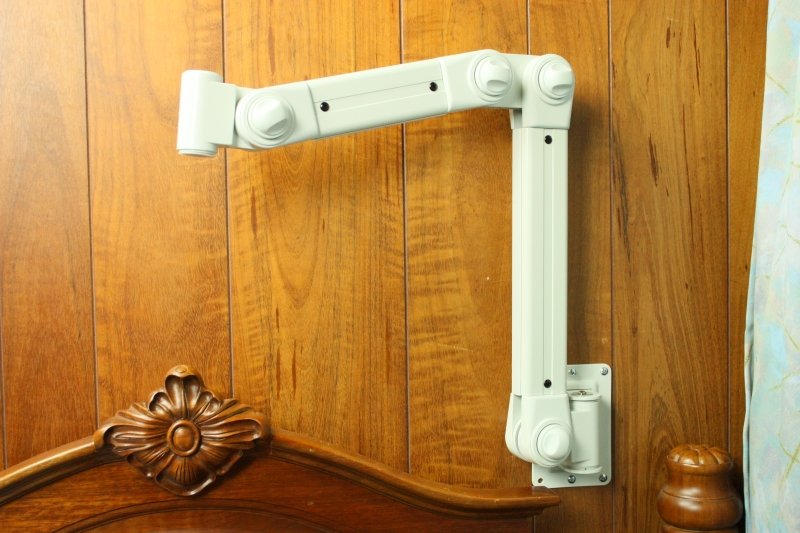

さらにロングアームを取付けます。ここの組み立てには工具は必要ありませんでした。

ロングアームもブラケット取付け箇所と同じく、イモネジで回転時の硬さを調整することができます。

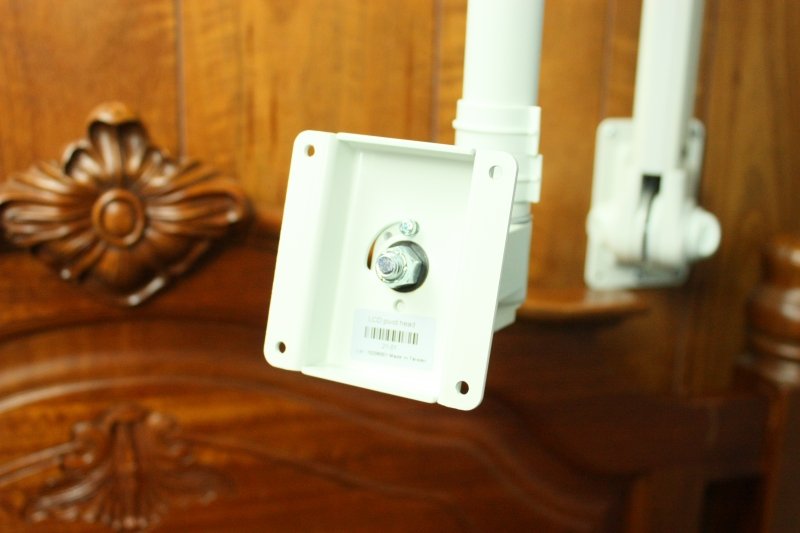

ロングアームの先はVESAマウントになっているので、VESAマウント対応のモニターなら取付けができます。

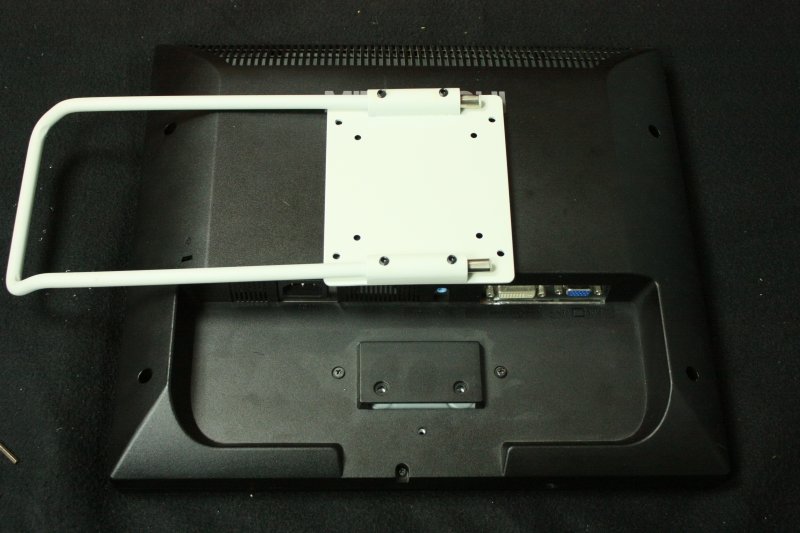

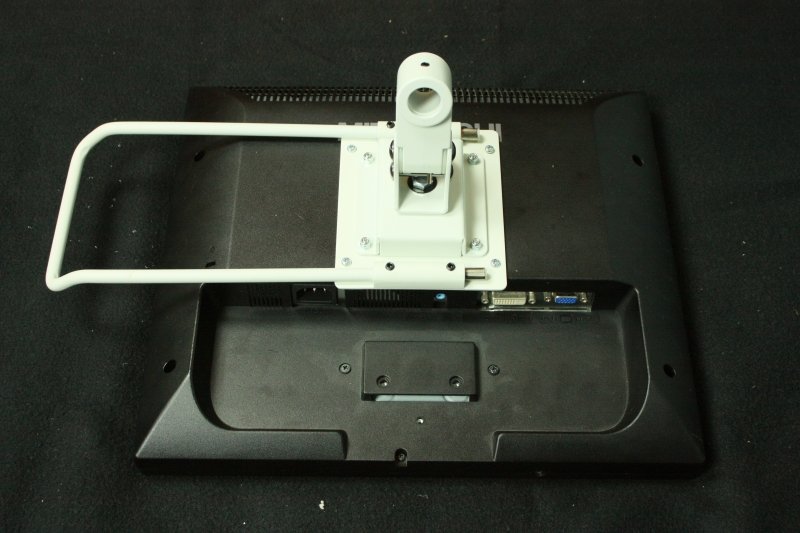

今回はモニターの取っ手兼VESA変換プレートが付いているので、先ほどのVESAマウントとモニターの間に挟み込みます。

取っ手はモニターの幅に合わせて長さを調整できるので、ここで調整をしておきます。

ちなみにこのパーツは型番にRが付いているモデルのみ付属となっています。

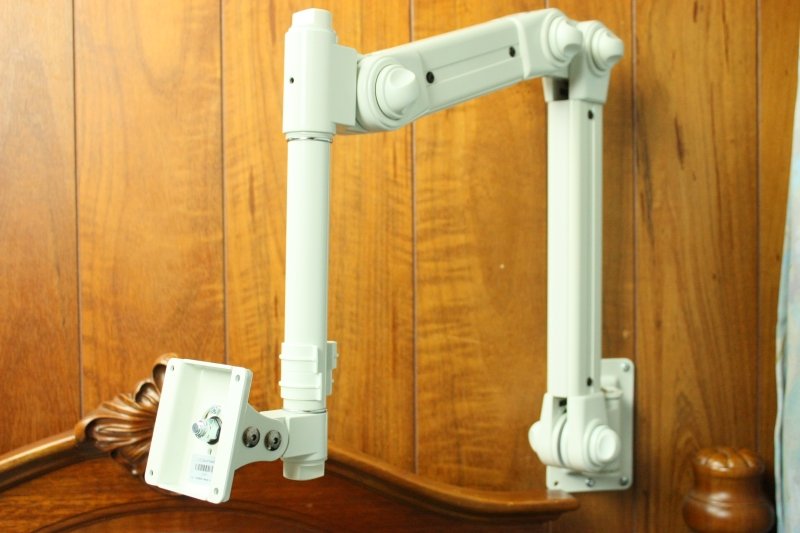

組合わせはこのようになります。

これでモニターは取付け完了です。

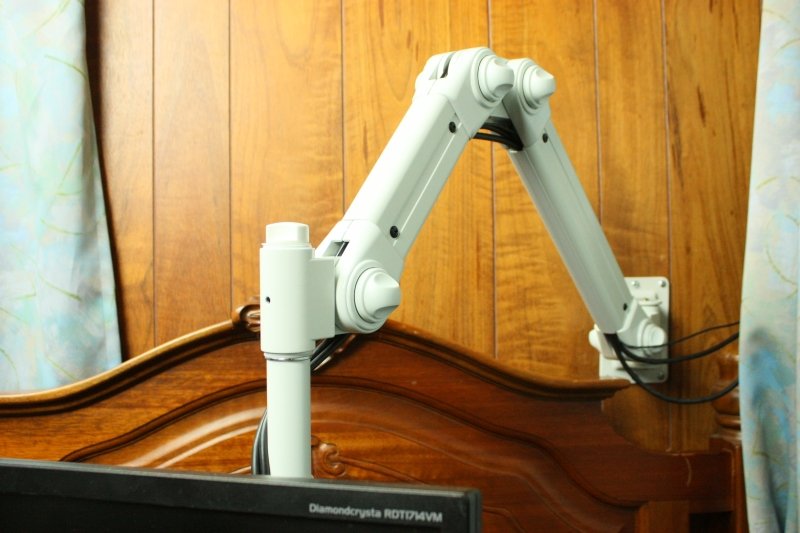

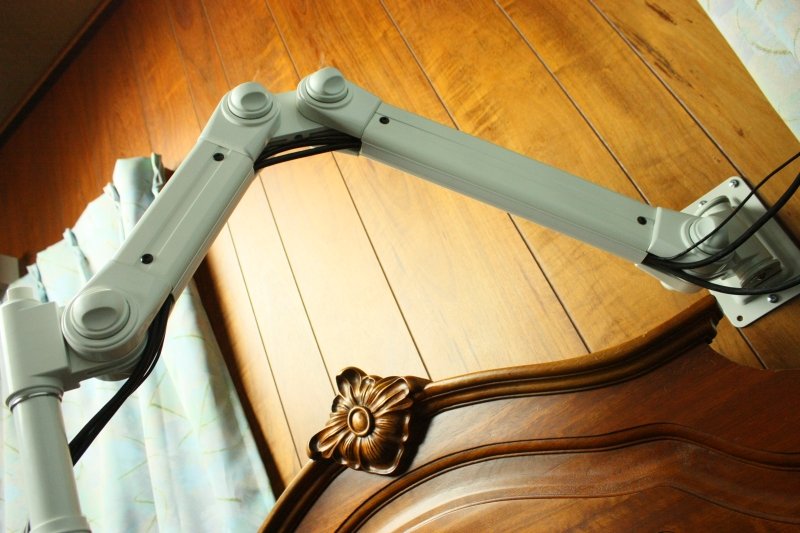

配線の処理をしてモニターアームに隠せば、このように綺麗に処理できます。

D-sub15ピンケーブルと電源ケーブル、アナログオーディオケーブルを中に隠していますが、USBケーブルを入れてもまだ余裕がありそうなほど収納性は高いです。

ただし、ケーブルが短い場合やケーブルの摩擦でテンションが張ってしまう場合は、ケーブルを隠すためのフタが取れてしまうことがあります。

少し見た目は劣りますが、対策としては結束バンドをアームにぐるりと巻いてしまいフタを固定してしまえば大丈夫です。

これで全ての作業が完了しました。


その後、実際に使ってみたのですが、モニターアームのテンションは各関節に固定されたバネのテンションとモニターの重量の絶妙なバランスにより均衡して指定した位置で止まるというものです。

この場合、モニターの重量が極めて重要になるのですが、設計上2kgから5kg用に作られていますが、今回取付けたRDT1714VM(BK)ではモニターのみ重量が約3.9kgと余裕のある重量にもかかわらず、アームを伸ばしきる箇所では、重みでアームが下がってしまう現象が出てきました。

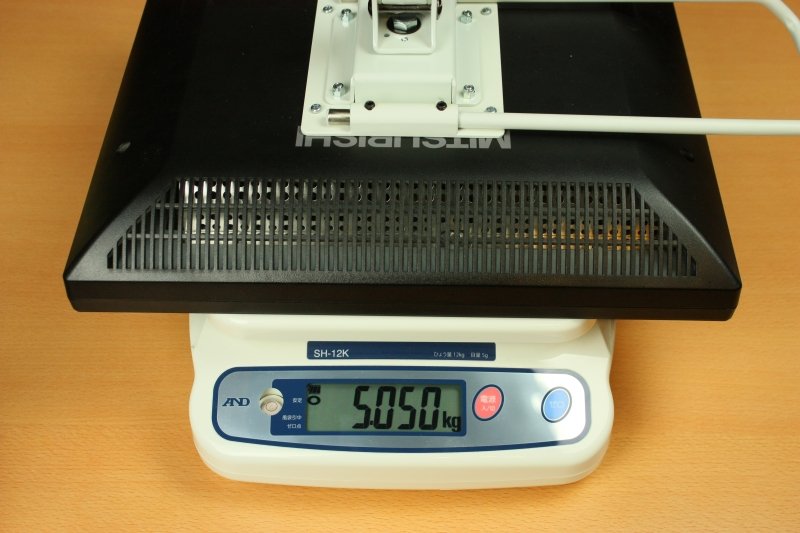

VESAマウント取付け部と取っ手込みで計った場合は約5kgの重量でしたので、もしかしたら重すぎるのかもしれません。

予定では2.3kgのかなり軽いシャープのマルチタッチ対応モニター、LL-S201Aを導入する予定ですので、本領を発揮できるのはそのときかもしれません。

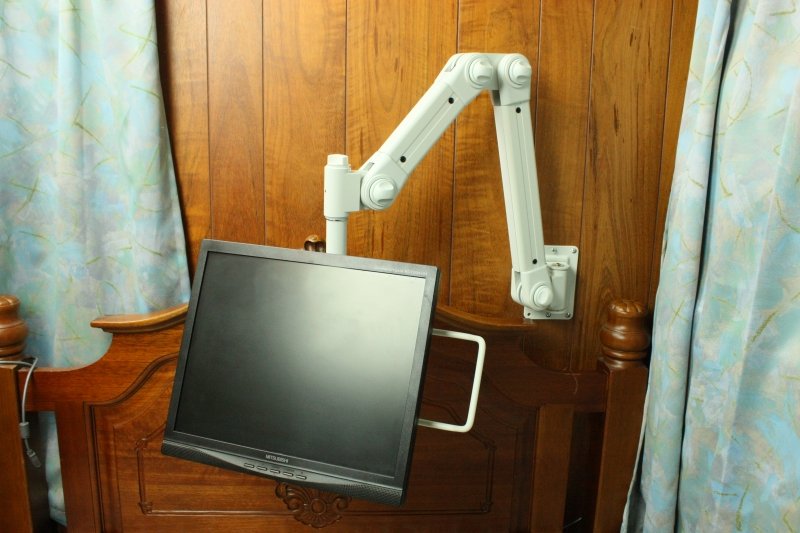

とりあえずこの状態のまま使用していますが、使用時の姿勢自由度が上がり、前よりはるかに快適なりました。流石にベット用だけあります。
